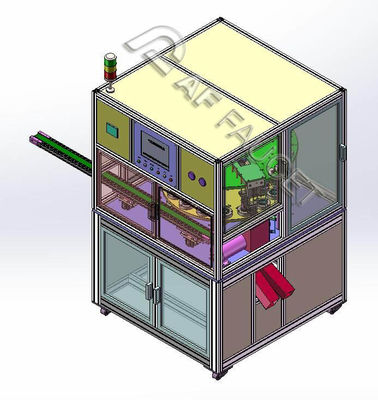

RTAF-CA006-HFI-macchina di ispezione completamente automatica per i nuclei delle valvole a piedi alti e piatti

Questa macchina di prova è progettata esclusivamente per il rilevamento delle perdite d'aria e della coppia delle cartucce di ceramica.

• Determinazione della tenuta dell'aria (prova di perdita d'aria): introdurre il gas nell'entrata della valvola. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• rilevamento della coppia della cartuccia: con il servosistema con sensore e coppia di rotazione del nucleo della valvola per rilevare se il prodotto è qualificato.

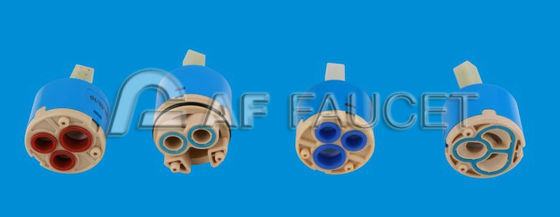

1Applicazione: controllo della qualità delle cartucce in ceramica da 25/35/40 mm (modelli a piede alto e piano): perdite, coppia, ecc.

2- Funzionamento stabile, fino a 20 ore senza sosta.

3. Tempo del ciclo di prova: 8 secondi, a seconda dello standard di prova del cliente. Produttività: 3000 ~ 3400 set / 8 ore

4I pezzi di lavorazione vengono afferrati alla linea dal manipolatore e il tempo rilevato viene personalizzato in base alle richieste del cliente.

5Questa macchina di prova è una tecnologia ecologica e rispettosa dell'ambiente.

Moduli chiave

1Sistema di caricamento: questo sistema di alimentazione contiene un motore, un nastro trasportatore, un meccanismo di divisione, un dispositivo di divisione, ecc. Le cartucce e le maniglie sono posizionate nella direzione richiesta manualmente,poi trasportato alla stazione di lavoro del manipolatore, il manipolatore prende le cartucce nella zona di rilevamento e completa il lavoro di caricamento.

2- Sistema di rilevamento: strumento per le perdite, analizzatore, strumento di acquisizione dati, sensore di forza, servosistema, trasmettitore, raccoglitore di dati, visualizzazione dati, ecc.,lo strumento per le perdite e il sensore di forza trasmettono le variabili rilevate al trasmettitore attraverso l'analizzatore, collettore di dati, ecc., i dati ricevuti dal trasmettitore e quindi identificati dal processore centrale PLC per completare il processo di rilevamento.

3Sistema di trasferimento: questo sistema è composto da un motore, divisore, regolatore, apparecchi, posizionamento fotoelettrico e altre parti meccaniche.

R: La macchina inizia a funzionare, il manipolatore di alimentazione afferra le cartucce e le colloca nella stazione di carico divisa.

B: dopo aver superato tutti e sette i test delle stazioni di rilevamento: controllo delle perdite e della coppia,il manipolatore di carico afferra il prodotto e lo colloca in una zona qualificata o non qualificata e viene trasmesso alla procedura di lavoro successiva dalla linea di trasporto. "

4. Sistema di controllo e di funzionamento: PLC + touch screen per controllare tutti i dati rilevati.

Ambiente di lavoro

temperatura dell'ambiente di lavoro: 0 ≤ 45 °C;

Humidità: 20 ≤ 90% RH;

Fonte di alimentazione: monofase 220VAC, 50Hz, 1,5KVA

aria compressa: 4 kgf/cm, tolleranza: ±10%;

Area di installazione: 2000mmX1300mmX1900mm

Nessuna zona magneticamente forte, nessun gas nocivo in officina

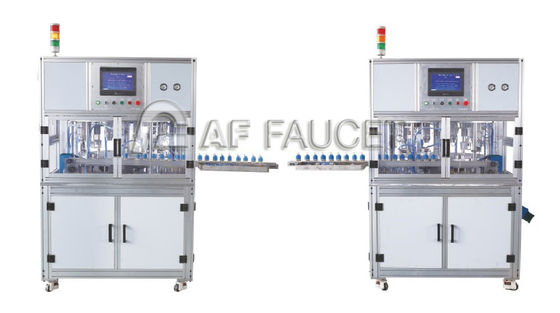

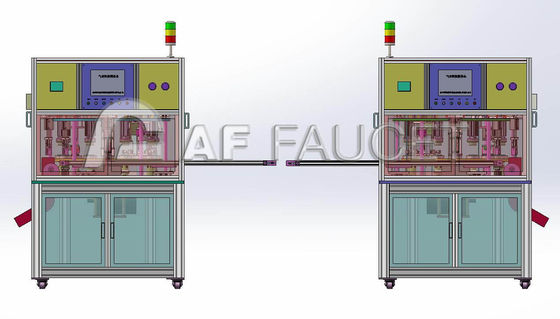

1. Linea automatica di controllo della qualità dei nuclei delle valvole (prova di perdite d'aria, tenuta ecc.)


2. Sistema di comando e controllo principale:

   Monitoraggio dell'intera linea di produzione: capacità produttiva di ciascuna stazione di lavoro;

   il grafico della qualità della produzione;

   Gli allarmi per malfunzionamento, e le riprese di problemi per ogni modulo e componente.



Forniamo linee personalizzate in base ai prodotti del cliente, al throughput di produzione e al piano di layout del laboratorio, si prega di contattarci per una consultazione gratuita.
