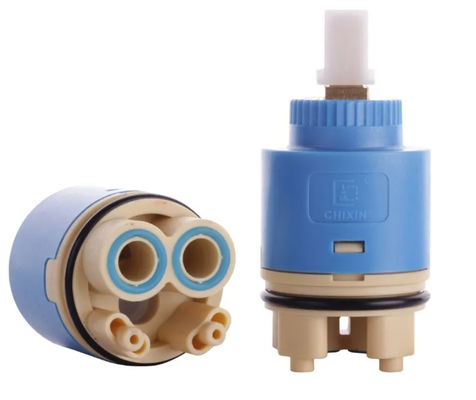

RTAF-CA003-H- Macchina di assemblaggio automatico della bobina del rubinetto a piedi alti

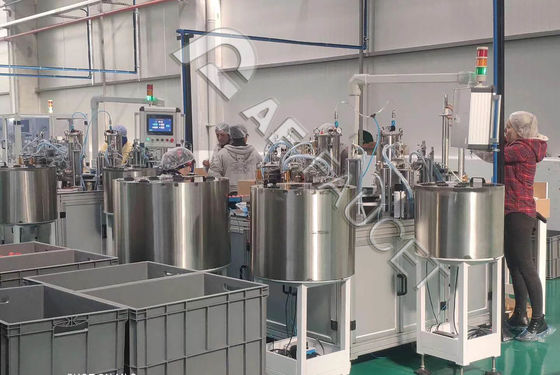

Si tratta di una vera e propria postazione di lavoro per una linea di montaggio completamente automatica, comprendente il grande anello di tenuta O esterno, 2 piccoli anelli di tenuta O e l'anello di tenuta interno.L'intera procedura è gestita da un solo lavoratore.

Produttività: 500-900 unità/ora

Potenza di lavoro: 220 VAC, 2,5 kW, consumo massimo di aria: 0,12 L/ora

Principali componenti elettronici

Robot: giapponese Epson SCARA (( 4 fusioni) robot e fotocamera

Componenti pneumatici FESTO o marchio SMC.

Il sistema di controllo: Omron PLC + 10" touch screen

Sensori: KEYECNE o SICK tedesco o OMRON giapponese

Divider: modelli ad alta precisione

Profili: marchio Shanghai Meike

Pompe ad olio: marchio cinese

Procedure di assemblaggio:

1# Dischi in ceramica (superiore)

2# Posizionamento dei Dics

3# Caricamento della targa

4# Fissazione della targa

5# Olio (grassi) su dischi ceramici

6# Carico del rotore

7# Caricamento della carcassa

8# Fissazione del corpo

9# Operazione di assemblaggio meccanico

10# Scarico del prodotto finito

11# Base alta del piede

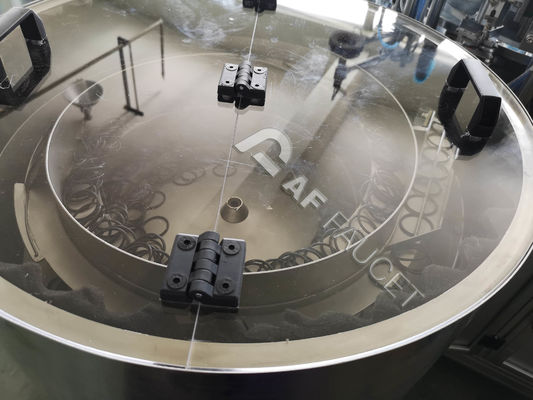

12 # Big O ring

13# Piana base del piede

14# Anello di tenuta interno

15# Ispezione

16# Dischi in ceramica (base/inferiore)

Ambiente di lavoro

temperatura dell'ambiente di lavoro: 0 ≤ 45 °C;

Humidità: 20 ≤ 90% RH;

Fonte di alimentazione: monofase 220VAC, 50Hz, 6KVA

aria compressa: 3 kgf/cm, tolleranza: ±10%;
Consumo massimo: 0,12 l/ora

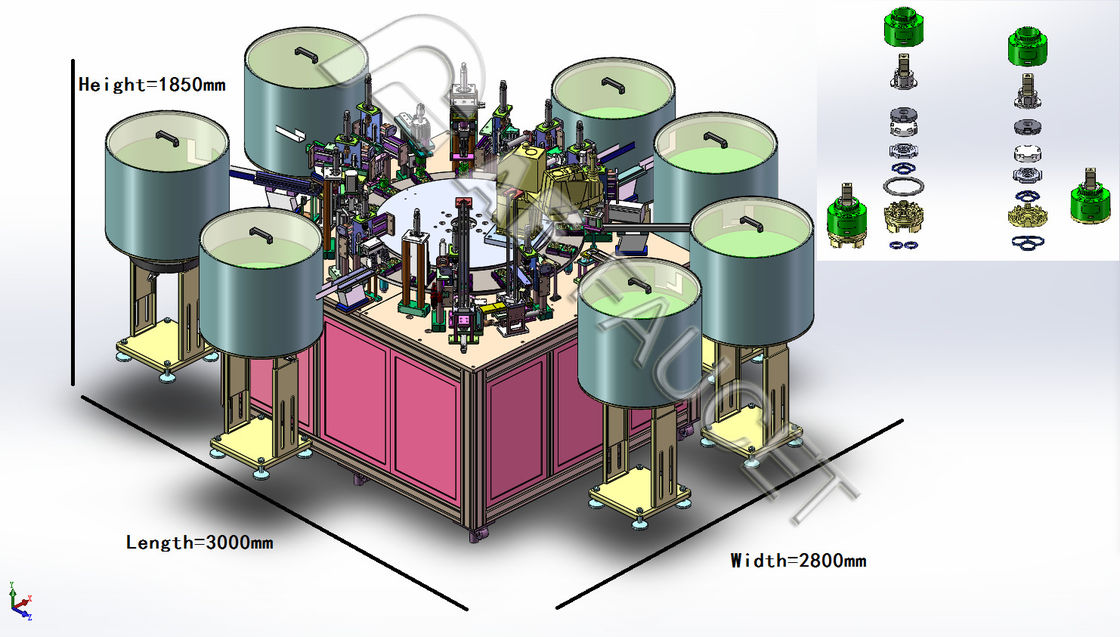

Area di installazione: 3500mmX3500mmX1900mm

Nessuna zona magneticamente forte, e nessun gas nocivo in officina

Forniamo linee personalizzate in base ai prodotti del cliente, al rendimento della produzione e al piano di layout del laboratorio, si prega di contattarci per una consultazione gratuita.
