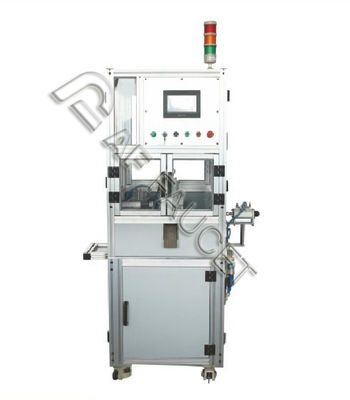

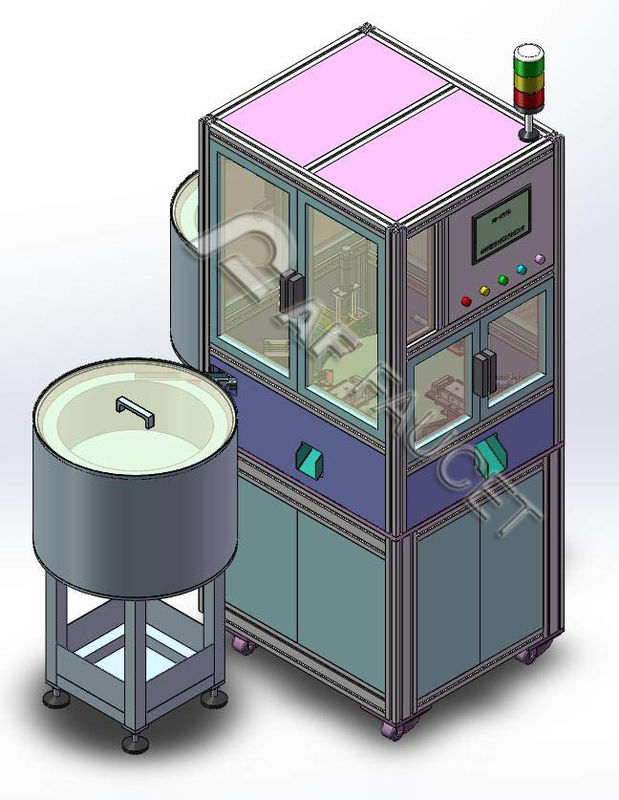

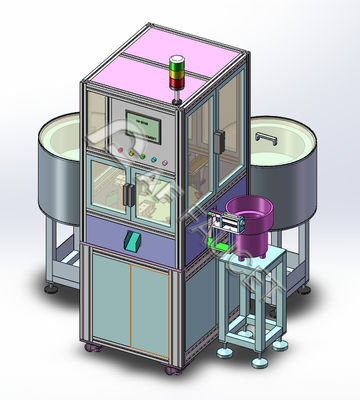

RTAF-CA009-HFHR-Ceramic Faucet Cartridge Handle Rotor Automatically Assemble Machine

Introduzione

Questa macchina progettata esclusivamente può assemblare base, maniglia e perni. Livellazione e modellazione automatica, alimentazione, assemblaggio, scarico ecc. Programma HMI stabile e facile per il funzionamento e il controllo.

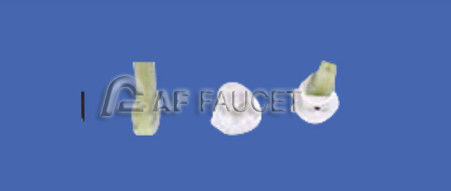

1. Questa linea di montaggio è adatta per la base, la maniglia e l'assemblaggio dei perni delle cartucce in ceramica φ25, φ35 e φ40 mm.

2- Funzionamento stabile, fino a 20 ore senza sosta.

3. Tempo di ciclo: 2,5 secondi/unità 10000 serie/8 ore

4Questa catena di montaggio è una tecnologia ecologica.

Procedure di assemblaggio

1# Assemblare la base

2# Maniglia Assemblare

3# Vacanze

4# Assemblaggio delle spine

5# Rilevazione

6# Stazione di scarico dei prodotti qualificati

7# Vacanze

8# Stazione di scarico dei prodotti non qualificati

Moduli chiave

1. Sistema di livellamento e modellazione: contiene una piastra di stoccaggio, base, controller, ecc. Tutte e tre le parti sono trasportate separatamente al punto indicato da piastre di alimentazione indipendenti.

2 Sistema di alimentazione: cilindro, strutture meccaniche, ecc. Il meccanismo di alimentazione trasporta le parti una per una nella posizione punta e si prepara per il montaggio.

3Sistema di trasferimento: contiene un motore, un regolatore, un apparecchio di fissaggio del pezzo da lavorare, un posizionamento fotoelettrico e altre parti meccaniche.il sistema di livellamento e modellazione ha posizionato tutti i prodotti in gruppi e li ha trasportati tramite sistema di alimentazione alle aree di posizionamento per essere assemblati.

4- Sistema di comando e controllo: PLC + touch screen

Ambiente di lavoro

temperatura dell'ambiente di lavoro: 0 ≤ 45 °C;

Humidità: 20 ≤ 90% RH;

Fonte di alimentazione: monofase 220VAC, 50Hz, 2KVA

aria compressa: 2 kgf/cm, tolleranza: ±10%;

Area di installazione: 1400mmX1400mmX1900mm

Nessuna zona magneticamente forte, e nessun gas nocivo in officina

Forniamo linee personalizzate in base ai prodotti del cliente, al rendimento della produzione e al piano di layout del laboratorio, si prega di contattarci per una consultazione gratuita.
