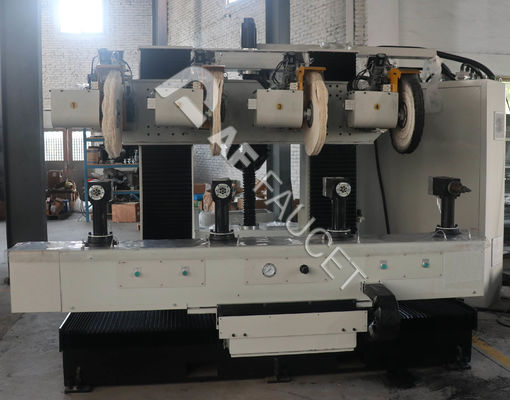

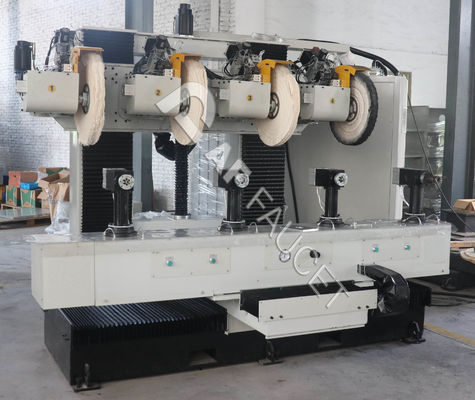

Macchina di lucidatura automatica
Il modello RTAF-AP04 è un sistema di progettazione avanzata che contiene 4 mandrini di lucidatura, i processi di lucidatura automatici possono essere salvati nel programma per l'uso di richiamo.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Specifiche tecniche
| Codice # |
Articolo |
Specificità |
| 1 |
Numero modello. |
RTAF-AP04 |
| 2 |
Disposizione della macchina (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consumo di potenza (max./av.) kW |
40/25 |
| 4 |
Ambiente di lavoro |
3Ph, AC380V, 50Hz |
| 5 |
Diametro della spazzatura di lucidatura (mm) |
600 |
| 6 |
Min. diametro della spazzatura di lucidatura ((mm) |
300 |
| 7 |
Distanza dell'asse X (mm) |
1100 |
| 8 |
Viaggio dell'asse Y (mm) |
1000 |
| 9 |
Distanza dell'asse Z (mm) |
700 |
| 10 |
Distanza dell'asse U (mm) |
± 90° |
| 11 |
Viaggio dell'asse V (mm) |
±720° |
| 12 |
Viaggio dell'asse W (mm) |
±720° |
| 13 |
Ricette del programma |
Immagazzinamento illimitato |
| 14 |
Cera da lucidatura |
Opzione solido/liquido |
| 15 |
Velocità massima dell'asse X |
20 metri al minuto. |
| 16 |
Velocità massima dell'asse Y |
20 metri al minuto. |
| 17 |
Velocità massima dell'asse Z |
20 metri al minuto. |
| 18 |
Velocità massima dell'asse U |
30°/sec. |
| 19 |
Velocità massima dell'asse V |
30°/sec. |
| 20 |
Velocità massima dell'asse W |
30°/sec. |
E
Sistema elettrico di controllo e di funzionamento
- Metodo di comunicazione: CCLINK (può essere indicato anche dal cliente);
-- sia l'armadio elettrico che la linea di collegamento esterno con prese di trasporto aereo,
-- Buona tenuta e buona dissipazione del calore (due ventilatori di scarico 120*120);
- PLC, touch screen, convertitore di frequenza, e altri componenti elettronici principali con Mitsubishi e Schneider.
-- Preparare il blocco della porta di sicurezza e la griglia di sicurezza.
- Non lo so.Il sistema di lucidatura riserva interfacce per l'aggiornamento
-- Disponibili per la formazione di linee di produzione continue o di postazioni di lavoro;
-- Supporto alla connessione del sistema di gestione del laboratorio.
Vantaggi di progettazione
1La macchina di lucidatura automatica è un esclusivo sistema di lucidatura costituito da 4 manipolatori con sistemi rotanti a 6 assi;Le operazioni simultanee di più stazioni garantiscono un'elevata flessibilità e un'elevata efficienza di produzione.
2Il sistema di controllo adotta la tecnologia di controllo del movimento PROMAX dall'Italia, con prestazioni stabili e elevata precisione di controllo.
3. metodo di programmazione: programmazione didattica, con il dispositivo portatile a mano, contiene modalità manuale per simulare la lucidatura di lavorazione e registrare la pista;modello di funzionamento automatico è disponibile con parametri predefiniti programma.
4. prestazioni di controllo della pressione di lucidatura e della compensazione dell'usura: quando la ruota del panno di lucidatura si consuma,il sistema può rilevare che la coppia è diventata più piccola e compensare automaticamente in tutte le direzioni.
5. Compensazione lineare della velocità: quando il diametro esterno della ruota di stoffa è ridotto, il sistema aumenta automaticamente la velocità e la compensazione;
6- programmazione dell'aggiunta di cera da lucidatura: regolazione libera del tempo e della frequenza di spruzzatura della cera in funzione delle caratteristiche del prodotto.
7Controllo completamente digitale, può memorizzare 50 programmi, che possono essere salvati e richiamati in qualsiasi momento.
8. Display linguistico CN/EN su Touch Panel. È per impostare tutti i parametri per un'operazione facile; visualizzazione dei codici di errore e pagine di allarme per una rapida risoluzione dei problemi e la riparazione.
Vi forniamo non solo le attrezzature di lucidatura, ma sappiamo anche come trasferire la tecnologia, la formazione professionale, e il supporto tecnico per il funzionamento della macchina, e la scrittura di programmi.Contattaci oggi per una consultazione GRATUITA.
