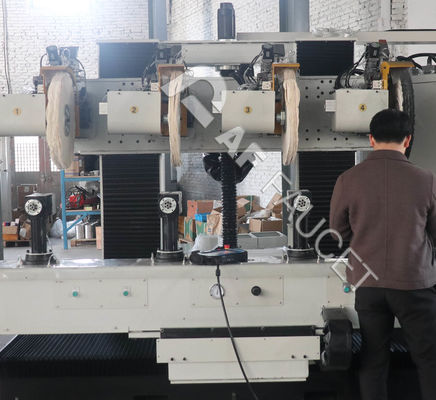

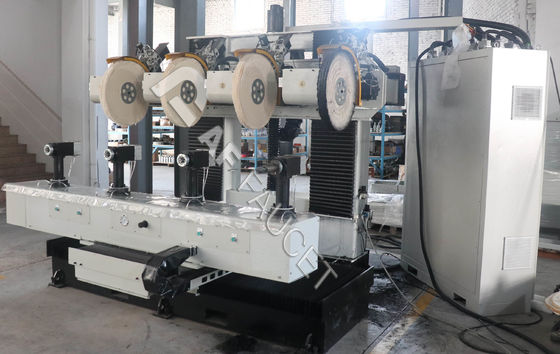

Sistemi rotanti a 6 assi e quattro stazioni per la lucidatura automatica dei rubinetti
Macchina di lucidatura automatica a rubinetto a risparmio energetico con sistemi rotativi a 6 assi e quattro stazioni
Il modello RTAF-AP04 è un sistema di progettazione avanzata che contiene 4 mandrini di lucidatura, i processi di lucidatura automatici possono essere salvati nel programma per l'uso di richiamo.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Specifiche tecniche
| Codice # |
Articolo |
Specificità |
| 1 |
Numero modello. |
RTAF-AP04 |
| 2 |
Disposizione della macchina (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consumo di potenza (max./av.) kW |
40/25 |
| 4 |
Ambiente di lavoro |
3Ph, AC380V, 50Hz |
| 5 |
Diametro della spazzatura di lucidatura (mm) |
600 |
| 6 |
Min. diametro della spazzatura di lucidatura ((mm) |
300 |
| 7 |

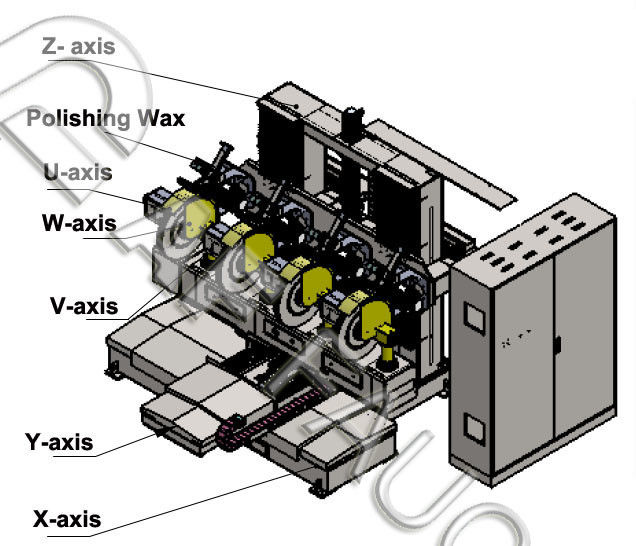

Distanza dell'asse X (mm) |
1100 |
| 8 |
Viaggio dell'asse Y (mm) |
1000 |
| 9 |
Distanza dell'asse Z (mm) |
700 |
| 10 |
Distanza dell'asse U (mm) |
± 90° |
| 11 |
Viaggio dell'asse V (mm) |
±720° |
| 12 |
Viaggio dell'asse W (mm) |
±720° |
| 13 |
Ricette del programma |
Immagazzinamento illimitato |
| 14 |
Cera da lucidatura |
Opzione solido/liquido |
| 15 |
Velocità massima dell'asse X |
20 metri al minuto. |
| 16 |
Velocità massima dell'asse Y |
20 metri al minuto. |
| 17 |
Velocità massima dell'asse Z |
20 metri al minuto. |
| 18 |
Velocità massima dell'asse U |
30°/sec. |
| 19 |
Velocità massima dell'asse V |
30°/sec. |
| 20 |
Velocità massima dell'asse W |
30°/sec. |
Ambiente di lavoro
Spazio di sicurezza operativo: 6000*4500*3200 mm
Tensione standard 380V
Potenza massima: 40KW; corrente massima: interruttore d'aria 80A
Pressione dell'aria compressa: 0,6-0,8 MPa, l'aria deve essere asciugata, pulita, filtrata
Terzo di cemento di spessore superiore a 220 mm, peso di cuscinetto: 200N/mm2
Per ottenere un rendimento elevato e una qualità stabile, la precisione dei fori del pezzo di lavoro è controllata entro 0,5 mm,
E
Sistema elettrico di controllo e di funzionamento
- Metodo di comunicazione: CCLINK (può essere indicato anche dal cliente);
-- sia l'armadio elettrico che la linea di collegamento esterno con prese di trasporto aereo,
-- Buona tenuta e buona dissipazione del calore (due ventilatori di scarico 120*120);
- PLC, touch screen, convertitore di frequenza, e altri componenti elettronici principali con Mitsubishi e Schneider.
-- Preparare il blocco della porta di sicurezza e la griglia di sicurezza.
- Non lo so.Il sistema di lucidatura riserva interfacce per l'aggiornamento
-- Disponibili per la formazione di linee di produzione continue o di postazioni di lavoro;
-- Supporto alla connessione del sistema di gestione del laboratorio.
Vi forniamo non solo le attrezzature di lucidatura, ma sappiamo anche come trasferire la tecnologia, la formazione professionale, e il supporto tecnico per il funzionamento della macchina, e la scrittura di programmi.Contattaci oggi per una consultazione GRATUITA.
